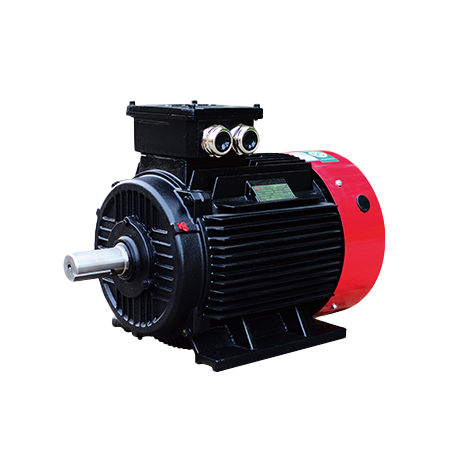

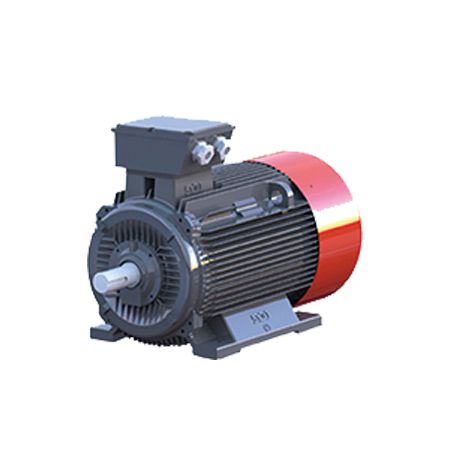

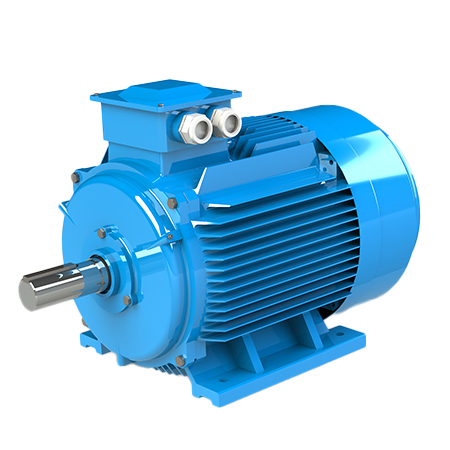

Y系列(IP44)三相异步电动机(机座号80～355)

Y系列（IP44）电动机是一般用途的全封闭自扇冷式鼠笼转子三相异步电动机，适用于驱动各种常用机械设备,如金属切削机床,鼓风机,水泵等。
Y系列（IP44）电动机的功率等级和安装尺寸符合IEC国际标准,与德国DIN42673标准相同。电动机的外壳防护等级为IP44(也可制成IP54,但需要在订货时特别注明），冷却方式为IC411，工作方式为连续工作制（S1）。采用B级或F级绝缘。
Y系列（IP44）电动机的额定电压为380V，额定频率为50Hz。功率3kW及以下为Y接法，其他均为Δ接法。电动机运行地点海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。
Y系列（IP44）电动机可根据用户的要求进行派生制造。如：不同电压、不同频率、双轴伸、干湿热带型等特殊要求的电动机。

型号说明:

例如：Y(IP44)132 S1-2
Y:异步电动机

(IP44):国际防护等级符号

132:机座中心高(mm)

S1:短机座第一种铁心长度

2:极数

额定电压    380V             额定频率    50Hz
功率范围    0.55～315 KW     防护等级    IP44、IP54
绝缘等级    B级 或 F级       冷却方式    IC411
工作方式    S1               极    数    2、4、6、8、10

YZR系列起重及冶金用三相异步电动机

YZR系列起重及冶金用绕线转子三相异步电动机是用于各种类型的起重机械及其它类似设备的电力驱动，具有较高过载能力和机械强度，适用于短时或断续周期性工作制，频繁起动、制动及有显著的振动与冲击的设备。
电动机的功率等级和安装尺寸符合IEC72国际标准，功率等级与安装尺寸的相互关系与日本JEM1202及西德DIN42681相似，大多数可互换。
电动机在海拔不超过1000米能保证正常运行。
电动机的绝缘等级分为F级、H级两种。F级适用于环境空气温度不超过40℃一般场所；H级适用于环境空气温度不超过60℃的冶金场所。两种电动机具有相同的参数。
电动机具有良好的密封性。用于一般场所的电动机防护等级为IP44，用于冶金场所的电动机防护等级为IP54。
YZR系列为起重及冶金用绕线转子三相异步电动机，产品符合部标JB/T10105-1999规定。
电动机额定频率为50赫兹，额定电压为380伏。

型号说明:

例如：YZR 132M1-6

Y:异步电动机

Z:起重及冶金用

R:转子为绕线型

132:中心高(mm)

M:机座长度代号

1:铁心长度代号

6:极数

额定电压    380V             额定频率    50Hz
功率范围    0.8～270 KW      防护等级    IP44或IP54
绝缘等级    F级 和 H级       冷却方式    IC410或IC411
工作方式    S3—40%          极    数    4、6、8、10

YTS系列（IP23）提升机专用变频调速
三相异步电动机(机座号280～400)

YTS系列（IP23）电动机是根据提升机类负载的实际运行工况，而专门研制的提升机专用变频调速三相异步电动机。本系列电动机由变频器供电，在3～50Hz范围内为恒转矩调速，具有启动转矩大、过载能力强、调速平稳、运行可靠、噪声低等优点，特别适合低频启动、额定频率下运行的机械设备配套，是提升机类机械设备实现无级调速、智能化控制的理想产品。
电动机防护等级为IP23、冷却方式为IC01。即，电动机为开启式、自循环通风冷却系统。具有良好的通风散热能力。彻底消除了一般变频调速电机依赖附加轴流风机强迫通风冷却带来的通风噪音大、轴流风机故障后电动机不能正常使用等弊端。
电动机为S1连续工作制，也可用于S3断续周期工作制（如：S3-40%或S3-60%）。绝缘等级为155（F）级，采用变频电动机绕组专用电磁线和高强度耐电压绝缘结构，在额定状态(额定电压、额定频率、额定功率、标称功率和S1工作制)时，绕组温升一般不超过65K，具有较高的运行可靠性。
电动机额定电压为380V，额定频率为50Hz，也可根据不同调速范围及使用场合电源等要求，确定额定点的电压和频率(如：400V、415V、420V、440V、660V、690V；25Hz、30Hz、60Hz等)。但除额定电压380V、额定频率50Hz以外的电机需在订货时事先进行技术沟通。
电动机的功率等级和安装尺寸符合IEC国际标准。对用户原使用YPT、YTP、YP、YPZ、YVF、YVP、YTSP等系列变频调速电动机，为获得优良的变频调速性能而采用YTS系列(IP23)电动机带来较大便利，且较一般通用型变频电动机具有更高的节能效果和安全可靠性。YTS系列(IP23)电动机可方便地派生双轴伸或附加超速开关、旋转编码器等自动控制装置，为提升机类机械设备的技术进步创造了良好条件。

型号说明:
例如：Y TS 315 M1-8
Y：异步电动机

TS：提升机专用变频调速

315：机座中心高(mm)

M1：中机座第一种铁心长度

8：极数

额定电压    380V             额定频率    50Hz
功率范围    55～630 KW       防护等级    IP23
绝缘等级    F 级             冷却方式    IC01
工作方式    S1 或 S3         极    数    4、6、8、10、12

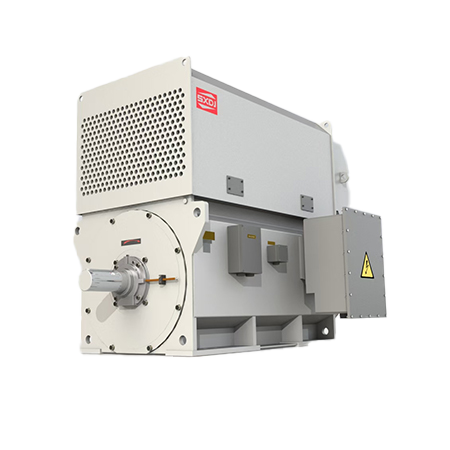

YR系列(IP23)绕线转子三相异步电动机(机座号160～400)

YR系列(IP23)电动机为防护式绕线转子三相异步电动机，其中，YR400是最新设计的低压大功率电机。电动机的功率等级和安装尺寸符合IEC国际标准，外壳防护等级为IP23，冷却方式为IC01，连续工作制（S1）。适用于不含易燃、易爆、腐蚀气体和较为清洁的自然场所。
本系列电动机能在较小的起动电流下，提供较大的起动转矩，并且能在一定范围内调节转速，可广泛使用于：（1）需要比鼠笼转子电动机更大的起动转矩；（2）馈电线路容量不足以起动鼠笼转子电动机；（3）起动时间较长和起动比较频繁；（4）需要小范围调速；（5）联成"电轴"作同步传动等场合。如：绞车、提升机、拔丝机、压缩机、球磨机、榨糖机、卷扬机、传输带等需要重负载起动、短时过负荷运行的机械设备。
本系列电动机具有效率高、过载能力强、噪声低、振动小、结构可靠、外型美观等优点，特别适合对外出口，并可与进口设备配套、互换。本系列电机是用于取代JR、JR2、JR3等老系列绕线转子电动机的升级换代产品，是实现节能降耗、提高配套主机技术水平和运行可靠性的理想产品。
电动机采用B级或F级绝缘，额定电压为380V（也可制成660V），额定频率为50Hz，定子为Δ接法（660V时为Y接法），转子为Y接法。 电动机的结构及安装型式为IMB3（机座带底脚，端盖无凸缘，卧式）。定子出线方式：H160-315侧出线；H355-400顶出线。
本系列电动机可满压直接起动，但在起动时转子回路必须接入起动变阻器或频敏电阻，起动完成后正常运行时应将转子绕组的三根引出线短接。不允许在集电环或刷握（包括三根引出线）上直接短路起动使用。下图为使用起动变阻器的接线原理图（供参考）。

型号说明:

例如：YR(IP23)400 L 3-8 J

YR：绕线转子三相异步电动机

(IP23)：国际防护等级代号

400：中心高（mm）

L：机座长度代号

3：铁芯长度代号

8：极数

J：在标准功率等级的基础上增加的功率档

额定电压    380V             额定频率    50Hz
功率范围    4～630 KW        防护等级    IP23
绝缘等级    B级 或 F级       冷却方式    IC01
工作方式    S1               极    数    4、6、8、10、12
